アンテナに複数の受信機を接続するのに分配器を使用しますが、２分配で-３dB(半分の電力)になり受信感度が低下してしまいます
そこで、インピーダンスを持ち上げて受信電圧を上げ、更にハイ・インピーダンスで分配することで感度低下を抑え、満足な結果が得られています
数年使用していますが、最近IC-7100とCWフルブレークインにより、数回FETが破損したので回路上問題があるのかと疑っていましたが、IC-7100の問題と判明したので、公開することにしました

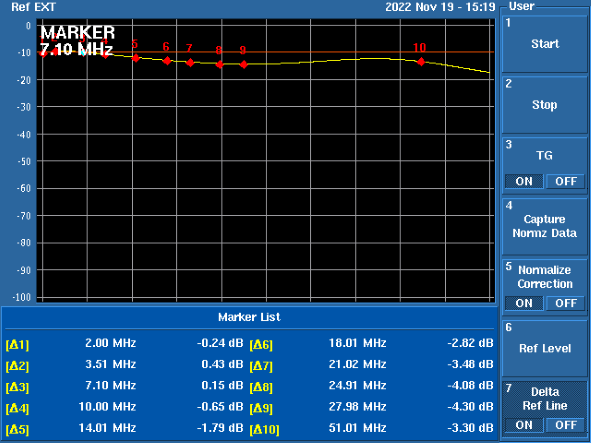

６分配なので-９dBのところ-４dBで収まり、3.5MHzと7MHzではむしろゲインがあります
P1dBは+5dBm
IP3は40dBcで+22dBm (ソース電圧を2Vにしているので)
P1dBは保護ダイオードで悪化しているかもしれません

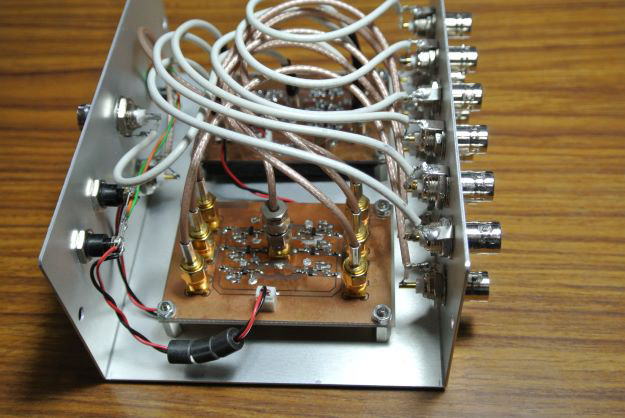

手前が今回のデバイダー
奥は0.5KHz～3GHｚのデバイダー

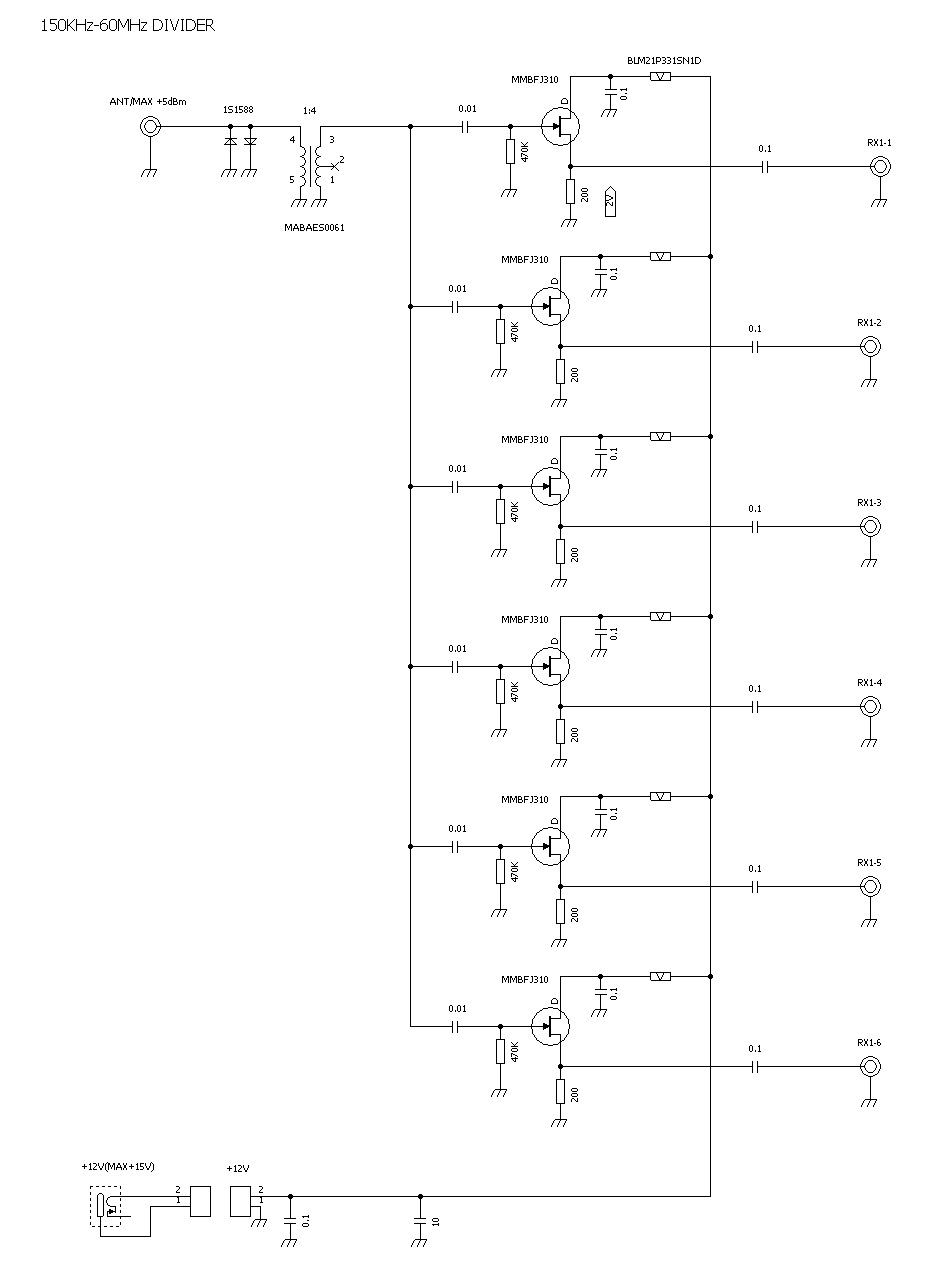

トランスは(TC1-1TG2+)を使用したかったのですが手に入らず(MABAES0061)を使用しました
