概要

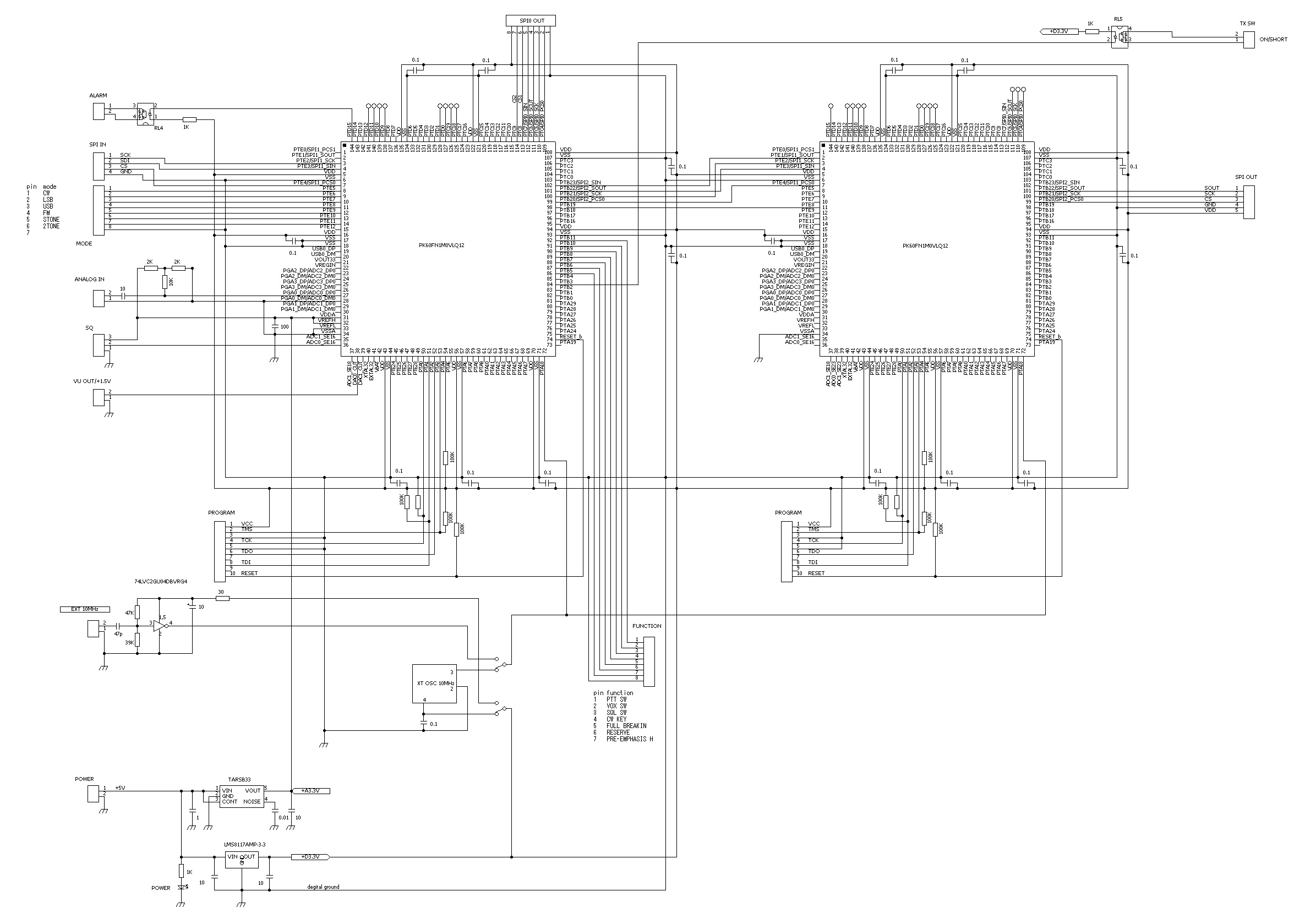

CPU1はCPU2からの指示で、８KHｚ毎に入力アナログ信号をデジタルへ変換し、３KHｚのデジタルローパスフィルターを経て、９０度位相変換し、CPU2へ伝送します。
CPU2は８KHZサンプリングの信号Iと９０度位相変換された信号QをCPU1から取得し、内部で発生させるキャリアI、９０度変換されたキャリアQとの演算を行いLSBを生成します（またはUSB）。
生成されたLSBをデジタルフィルターを通してDAコンバータへ伝送します。
詳細
CPU2はfilter1.cというプログラム名になっています。
160KHｚ毎にサイン波とコサイン波の１０分割（３６度）の値と、８KHｚ毎にCPU1から取得したオーディオ信号のIQとの演算を行います。
演算によって16KHｚのLSB、USBが生成できますが、音声の特性を考えてLSBに固定しています。（USBは周波数変換時にLSBから反転させます）
CW、FMはオーディオ信号を1000Hzに固定してキャリアを生成します。
生成された信号はサンプリング160KHｚの８次連立チェビシェフフィルターを通します。
設計時の通過帯域は13KHｚから15.9KHｚ、リップル0.5、阻止域の減衰量は45ｄBです。
CPU1はSSB_generator.cがプログラムです。元来このCPU１個ですべてを処理していたのですが、フィルターの特性を良くするに従い処理能力が足りなくなって分割しました。
オーディオ信号は８KHｚ毎にサンプリングされ、250次のFIRフィルターを通ります。
250次のFIRフィルターは100Hzから2890Hz、20Hz以下・3KHｚ以上は-84dBで設計しています。
周波数特性は-6ｄB幅 80Hz〜2930Hzになります。
９０度位相変換は250次のヒルベルト変換です。
周波数特性は50Hz〜3950Hzで偏差0.02です。
PTTをONにした時TXスイッチをONにしますが、音声は５ｍS遅らせて出力します。頭切れ防止です。
PTTをOFFにした時は５ｍS後にTXスイッチをOFFにします。
４５５KHｚに周波数変換した後、XTALフィルターを通していますが、この時高域の特性が若干悪くなっていましたので、プリエンファシスで補正するようにしています。
プログラムソース
下記にリンクを張りました。
これだけではコンパイルできません。
近いうちに足りないソースを整理してリンクを張るようにします。
|
by JA7EIF
