最近のデバイスは高速になり、オークションで中古の測定器も個人で手に入れることが出来るようになったので
デジタルPSN SSB送信機を製作することにしました。
また最近CQ出版社からフルデジタル・トランシーバーが発表されたので、早速手に入れました。
今後試験していく予定ですが、現時点では製作中のハイブリッド（変調以外はほとんどアナログ^^;）送信機を完成させる つもりです。
現在455KHｚまで完成しています。
各部の詳細は順次掲載予定です。
興味をお持ちの方は下記へメールください。
JA7EIF @ murayama.city (スペースを取り除いてください)

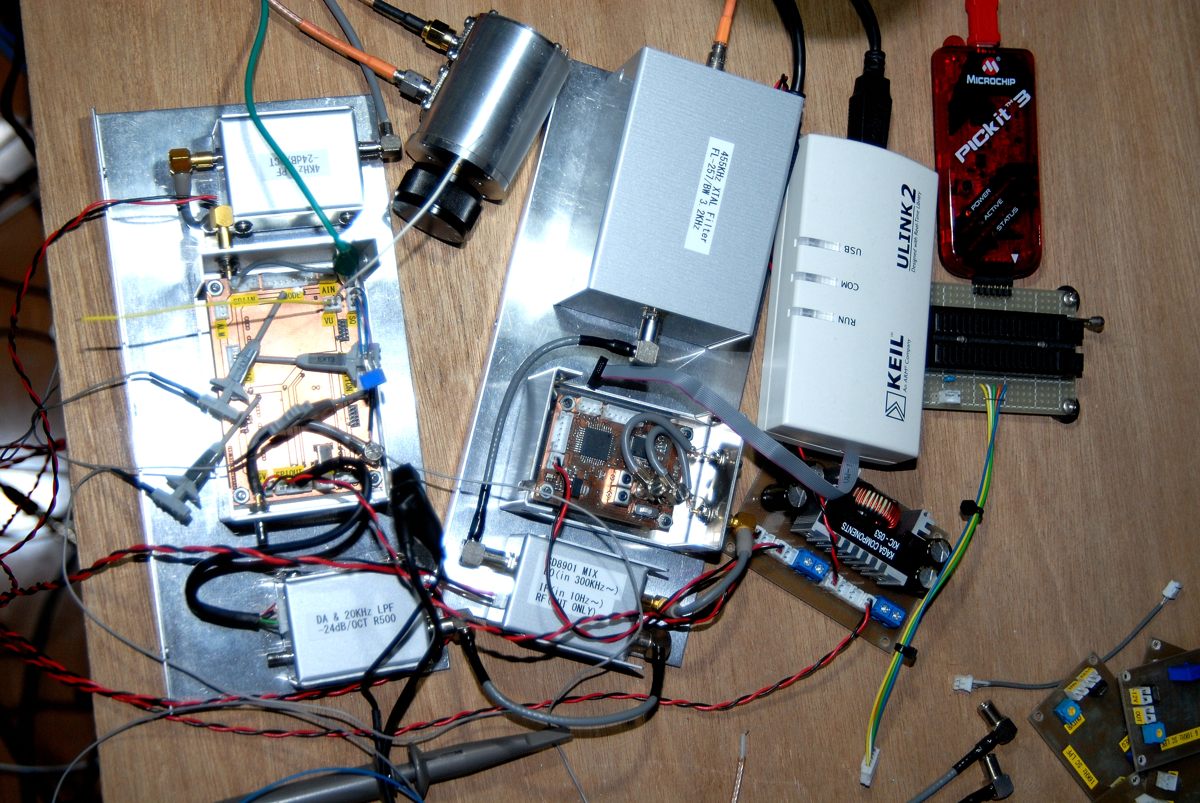

| 測定しています |
 |

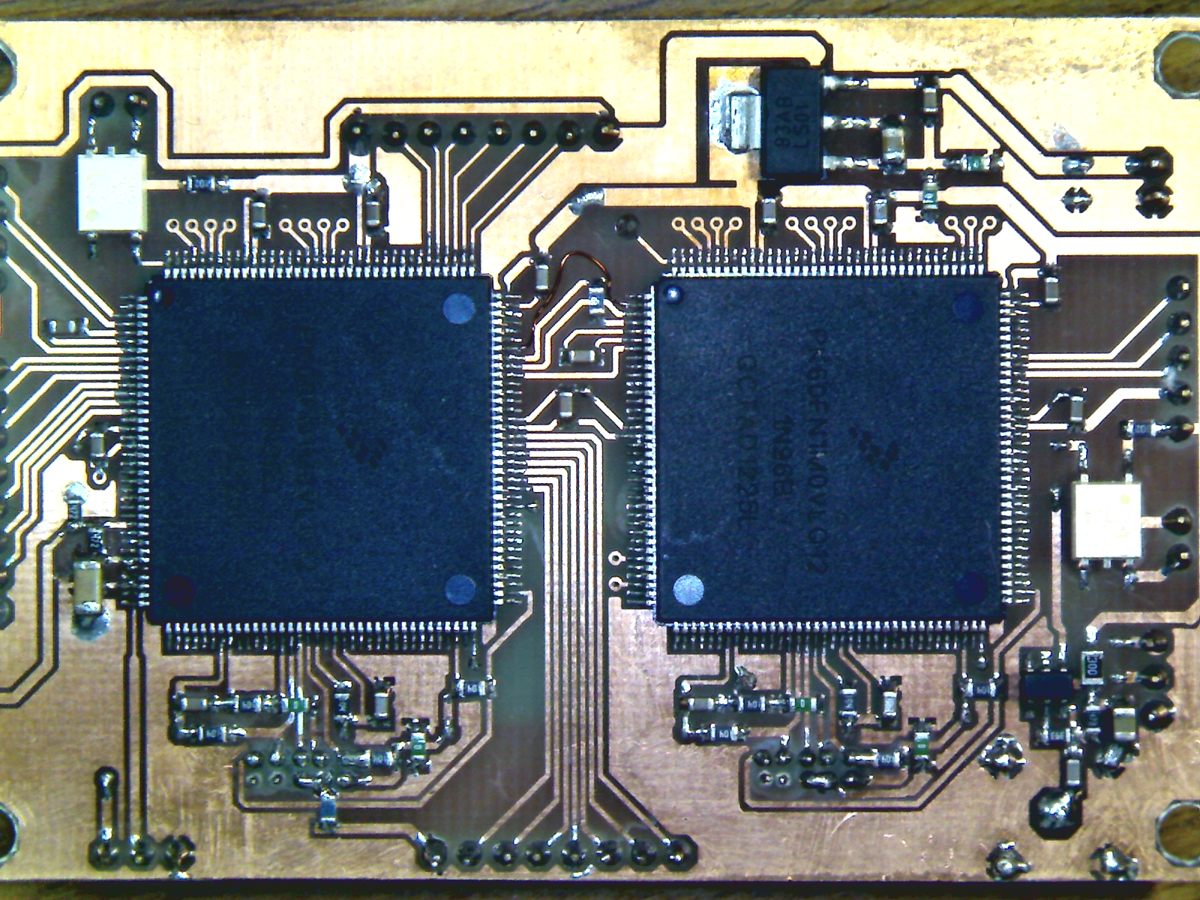

デジタルPSN演算基板
ARM
PK60FN1M0VLQ12 x2
CPU1
AD変換
3KHｚ FIR BPF
ヒルベルト変換(I/Q)
モード切替
CW
LSB
FM
2TONE
各種スイッチ動作
PTT SW
VOX SW
CW KEY
SQL SW
PRE-EMPHASIS
SPI OUT(to CPU2)
CPU2
SPI IN(from CPU1)
IQ LSB演算
160KHz IIR BPF
SPI OUT(to DA) |
 |
|
|
|
by JA7EIF / 池田広明
